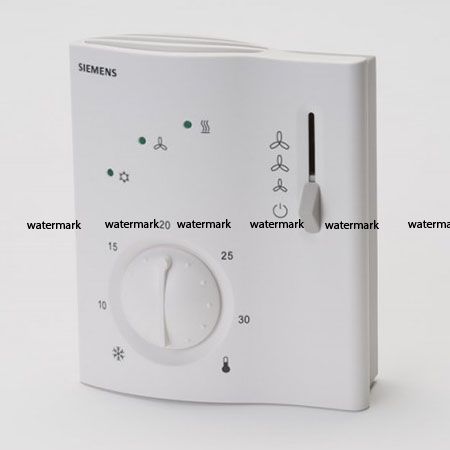

Контроллеры комнатной температуры Siemens RCC для 2-трубных и 4-трубных фэнкойлов.
Типичное применение:
Модель | RCC10 | RCC10.1 | RCC20 | RCC30 | RCC50.1 | RCC60.1 |
---|---|---|---|---|---|---|
Области применения | ||||||
2-трубные фэнкойлы/только нагрев | ✓ | ✓ | ||||
2-трубные фэнкойлы/только охлаждение | ✓ | ✓ | ||||
2-трубные фэнкойлы/нагрев или охлаждение | ✓ | ✓ | ✓ | ✓ | ||
2-трубные фэнкойлы с электроподогревом | ✓ | |||||
2-трубные фэнкойлы и радиатор | ✓ | |||||
4-трубные фэнкойлы/охлаждение и нагрев | ✓ | |||||
Алгоритм управления | 2Р | 2Р | 2Р | 2Р | PI | PI |
Функции | ||||||
Ручное управление вентилятором ВЫКЛ I - II - III | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Выходы | ||||||
ВКЛ/ВЫКЛ | 1 | 1 | 2 | 2 | ||
3-точечный | 1 | |||||
– 0...10 В | 1 | |||||
Входы | ||||||
Переключатель рабочего режима | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Датчик температуры вытяжного воздуха | ✓ | ✓ | ✓ | |||
Датчик переключения нагрева/охлаждения | ✓ | ✓ | ✓ | ✓ | ✓ | |
Питание | ||||||
Напряжение | ∿ 230 В | ∿ 230 В | ∿ 230 В | ∿ 230 В | ∿ 24 В | ∿ 230 В |
Пользовательские интерфейсы | ||||||
Ручка уставки | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Переключатель скорости вращения вентилятора | ✓ | ✓ | ✓ | ✓ | ✓ | |
Индикаторный светодиод | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Применение:
для фэнкойловЭкран:
нет
