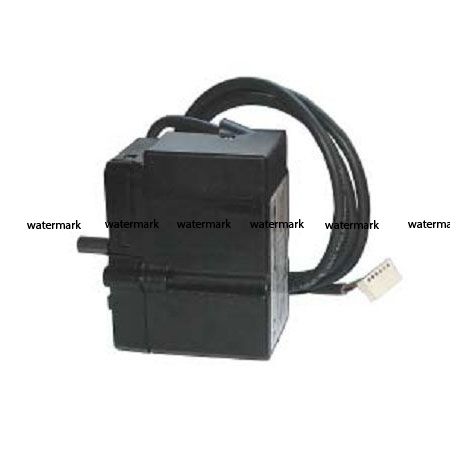

Электрические сервоприводы Siemens SQN 13, 14... предназначены для вращения воздушных заслонок горелочных устройств контролируя точное соотношение сжигаемого топлива и воздушной смеси. Сервоприводы SQN1... разработаны для эксплуатации на горелках малой и средней мощности.
Приводы Сименс SQN13, SQN14 производят вращение, как по часовой, так и против часовой стрелки, с возможностью подключения потенциометра.
Рабочее усилие сервопривода до 6 Нм, максимальный угол поворота - 160°, продолжительность срабатывания на 90° составляет 120 секунд. Возможность отключения редуктора.
Технические характеристики сервоприводов, приводов Siemens SQN 13, 14 :
Модель | Напряжение | Вращение | Время работы (мин.) для 90°, сек | Момент силы (макс.), Нм | |
---|---|---|---|---|---|
Номин. | Удерж. | ||||
SQN13.140B9 | ∿ / – 24 В | ↺ | 5...120 | 1 | 0,7 |
SQN13.170B9 | ∿ / – 24 В | ↺ | 5...120 | 1 | 0,7 |
SQN14.140B9 | ∿ / – 24 В | ↻ | 5...120 | 1 | 0,7 |
SQN14.170B9 | ∿ / – 24 В | ↻ | 5...120 | 1 | 0,7 |
Основные характеристики привода Siemens SQN13, Siemens SQN14
Напряжение питания: | ∿ / – 24 В ±20 % |
Потребляемая мощность | 7,5 W |
Крутящий момент, усилие привода: | 1 Нм (номинальное значение) |
Усилие торможения при повороте: | 0,7 Нм (номинальное значение) |
Усилие торможения остановленного: | 0,4 Нм (номинальное значение) |
Направление вращения привода: | SQN13 - против часовой стрелки |
SQN14 - по часовой стрелке | |
Быстродействие поворота на 90° : | зависит от модели |
Управляется автоматом / менеджером: | LMV2... / LMV3... |
Рабочий угол регулирования заслонки: | от 0 до 90° |
Максимальная длина кабеля подключения: | до 1,2 метра |
Подключение кабеля: | RAST2.5 разъем |
Тип двигателя сервопривода: | шаговый с разрешением 0,1° |
Исполнение шпинделя (материал) : | тип 1 (сталь) |
Окончание шпинделя: | на обеих сторонах |
Корпус сервопривода: | термоустойчивый и ударопрочный пластик |
Степень защиты: | IP40 по EN 60529-1 |
Допустимый уровень влажности: | не более 95% |
Окружающая температура при эксплуатации: | от -10 до +60 °С |
Вес сервопривода: | 0,3 кг. |
Применение:
используется для поворота газовых и воздушных заслонок в горелочных устройствах малой и средней мощности.Напряжение 220 В:
нетНапряжение 110 В:
нетНапряжение 24 В:
даМомент силы макс., Нм:
1Управляется автоматом:
LMV2, LMV3
