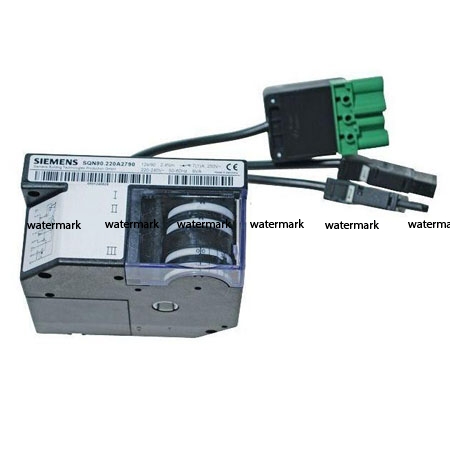

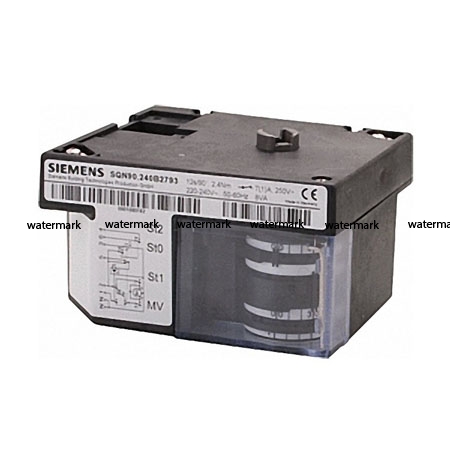

Электрические сервоприводы Siemens SQN 90, 91 предназначены для вращения воздушных заслонок горелочных устройств контролируя точное соотношение сжигаемого топлива и воздушной смеси.
Приводы Сименс SQN90 и SQN91 разработаны для одноступенчатых, двухступенчатых и модулируемых горелок малой и средней мощности, работающих на газе и жидком топливе.
Рабочее усилие сервопривода до 2,4 Нм, продолжительность срабатывания на 90° составляет до 24 секунд. Возможность отключения редуктора.
Технические характеристики сервоприводов, приводов Siemens SQN 90, 91 :
Модель | Напряжение, В | Время работы (мин.) для 90°, сек | Вращение | Момент силы (макс.), Нм | |
---|---|---|---|---|---|
Номин. | Удерж. | ||||
SQN90.201A2790 | 220 | 12 | ↺ | 2,4 | 2,4 |
SQN90.204A2799 | 220 | 12 | ↺ | 2,4 | 2,4 |
SQN90.220A2799 | 220 | 12 | ↺ | 2,4 | 2,4 |
SQN90.240B2793 | 220 | 12 | ↺ | 2,4 | 2,4 |
SQN90.240B2799 | 220 | 12 | ↺ | 2,4 | 2,4 |
SQN90.350A2799 | 220 | 10 | ↺ | 2 | 2 |
SQN90.560A2793 | 220 | 24 | ↺ | 2,4 | 2,4 |
SQN91.140B1799 | 110 | 4 | ↻ | 0,8 | 0,8 |
SQN91.140B2799 | 220 | 4 | ↻ | 0,8 | 0,8 |
SQN91.570A2793 | 220 | 24 | ↻ | 2,4 | 2,4 |
Основные характеристики приводов Siemens SQN90/91
Потребляемая мощность | 8 VA |
Направление вращения привода: | по часовой стрелке, против часовой стрелки |
Управляется автоматом / менеджером: | LAL, LOK, LFL, LGK, LME, LME7, LMO |
Рабочий угол регулирования заслонки: | от 0 до 90° |
Подключение кабеля: | винтовые клеммы для проводов, имеющих площадь поперечного сечения от 0,5 до 2,5 мм² |
Тип двигателя сервопривода: | синхронный |
Допустимый уровень влажности: | не более 95% |
Окружающая температура при эксплуатации: | от -20 до +60 °С |
Вес сервопривода: | 0,55 кг. |
Применение:
применяются для поворота воздушных заслонок на одноступенчатых или плавно- двухступенчатых горелках малой и средней мощности.Напряжение 220 В:
даНапряжение 110 В:
нетНапряжение 24 В:
нетМомент силы макс., Нм:
2,4Управляется автоматом:
LAL, LOK, LFL, LGK, LME, LME7, LMO
