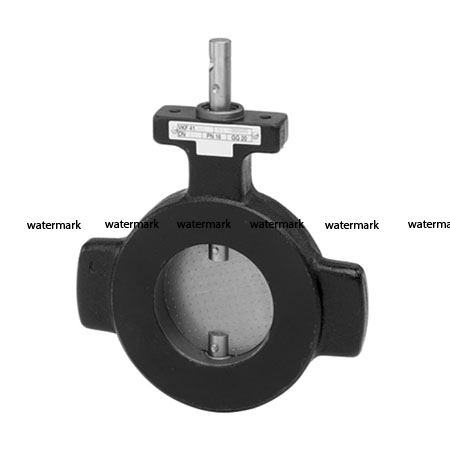

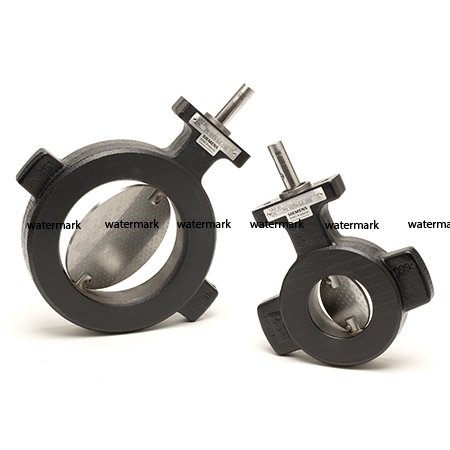

Дисковые поворотные затворы Siemens VKF 41 (клапаны - бабочка, баттерфляй) предназначены только для закрытых контуров систем отопления.
- Клапаны DN40..DN200 c Kvs от 50 до 4000 м³/ч.
- Среда – вода, вода с антифризом, -10..120°C
- Используется в качестве контрольного или отсечного клапана в системах отопления, водоснабжения, вентиляции и кондиционирования воздуха.
- Двухточечное управление (открыт/закрыт).
- Возможность установки между фланцами на 6, 10 и 16 бар.
- Каждый клапан поставляется с 4-мя центровочными муфтами для удобства монтажа между фланцами PN 10 и PN 16.
- Управление осуществляется только с помощью электроприводов Siemens, возможность ручной регулировки не предусмотрена.
- Клапаны Сименс VKF41 совместимы с электроприводами Siemens SAL..T10 и SAL..T20.
- Корпус клапана - из серого чугуна (EN-GJL-250). Диск клапана - нержавеющая сталь 1.4016, шток - нержавеющая сталь 1.4104, уплотнение - EPDM.
- Допустимые позиции установки: любая, кроме штоком вниз.
Модель | DN | PN | Kvs м³/ч | Привод |
---|
VKF41.40 | 40 | 16 | 50 | SQK33, SAL...T10 |
VKF41.50 | 50 | 16 | 80 | SAL...T10 |
VKF41.65 | 65 | 16 | 200 |
VKF41.80 | 80 | 16 | 400 |
VKF41.100 | 100 | 16 | 760 |
VKF41.125 | 125 | 16 | 1 000 |
VKF41.150 | 150 | 16 | 2 100 | SAL...T10, SAL...T20 |
VKF41.200 | 200 | 16 | 4 000 |
Соединение клапана:
фланец
